Солнечные часы

        С тех пор как Анаксимандр из Милета по вавилонскому образцу сконструировал первые греч. С. ч., греки постоянно работали над их совершенствованием. Математич. деление долготы дня на 12 частей привело к введению понятия «световой изменяющийся час». В зависимости от различной высоты солнца над горизонтом в разное время года он имел разную длительность. В Афинах (или в Милете) он составлял зимой, в самый короткий день, 44 минуты, а в самый длинный день лета — 87 минут. И только в день равноденствия, при равенстве дня и ночи, этот час равнялся 60 минутам. Длительность светового часа определялась посредством измерения меняющейся длины тени стержня (гномона) С. ч. Направление и длина тени давала возможность считывать показания со шкалы, каждый широтный градус которой можно было рассчитать. Так, в Афинах отметки «12 шагов» тень достигала зимой в 13 часов, а летом — только в 17 часов. Для градуирования шкалы Евдокс Книдский разработал т. н. «арахну» (греч. arachne — паутина). Тень падала на полушарие, на котором были выгравированы месячные линии; последние можно было математически рассчитать, но, как правило, они наносились эмпирически. Для упрощения неуклюжей конструкции таких стационарных вертикальных часов тень ловили на горизонтальную поверхность, куда наносились месячные линии. С. ч. широко использовались во времена Римской империи. На шкалу никогда не наносились цифры, обозначающие собственно часы. Просто от полуденной линии отсчитывалось нужное количество линий, указывавших время с 6 до 12 и с 12 до 18 часов. Для того чтобы в разгар лета определять время до 6 и после 18 часов, необходимы были «северные часы», дополнявшие обычные С. ч., ориентированные только на Ю. Изящное решение («боковые часы») предложил Андроник из Кирра. Походные С. ч. были пригодны для 15 пров. Их конструкция учитывала возможность ориентировать гномон (придавая ему соответств. длину) на соответствующую географич. широту. Создателями С. ч. были архитекторы, выдающиеся математики, а также ремесленники, принимавшие в их производстве непосредств. участие.

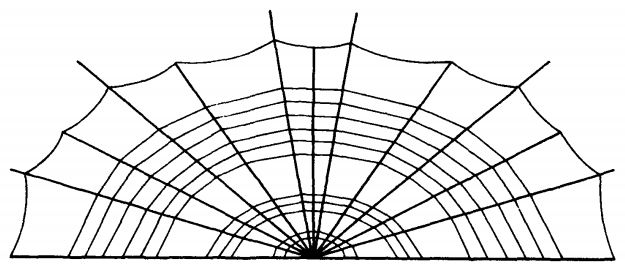

        рис. 1. Совершенствование конструкции часов. Переход oт часов типа «арахна» («паугина») к часам типа «полный шар».



        рис. 2. 1 — указатель положения солнца; 2 — роза ветров (разделенная на 12 частей); 3 — гипербола летнего солнцестояния; 4 — линия равноденствия; 5 — гипербола зимнего солнцестояния; 6 — треугольник, показывающий изменение долготы дня (часы позволяют определить время с 7 до 12 часов и с 12 до 17 часов). До 6 часов и после 18 часов тень падает слишком далеко от шкалы.
